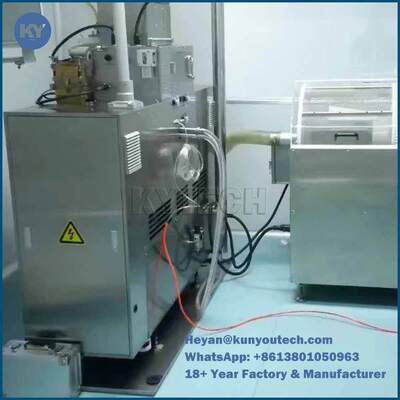

آلة تغليف أوتوماتيكية بالكامل لصنع كبسولة / كبسولة صيدلانية
تفصيل سريع
|
الأبعاد (مم) |
1250 × 400 × 2300 مم |
استهلاك الطاقة |
3 كيلو واط |
|
نوع المضخة |
4 غطاس |
تحمل الجرعة |
± 2٪ |
|
مميزات |
بسعر اقتصادي وتكلفة استخدام أقل |
مواد التعبئة والتغليف |
الجيلاتين |
وصف المنتج

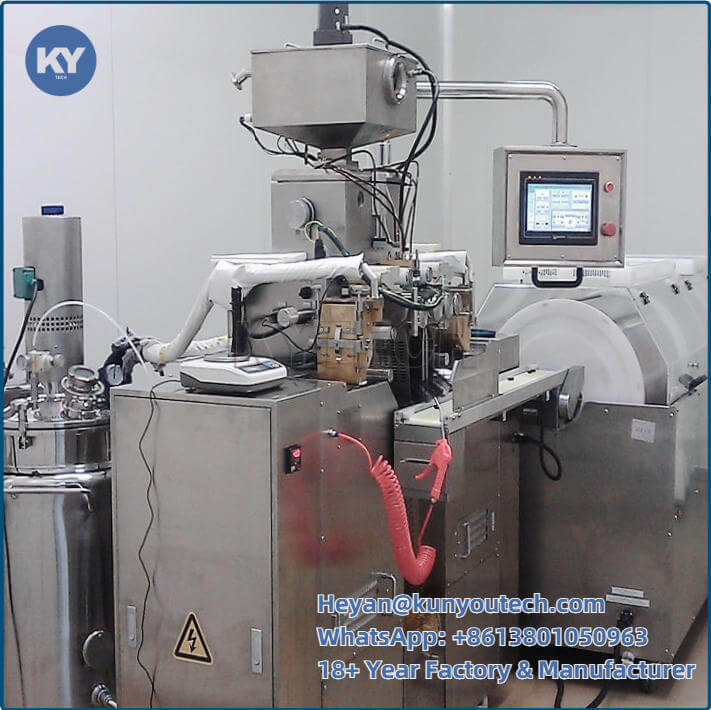

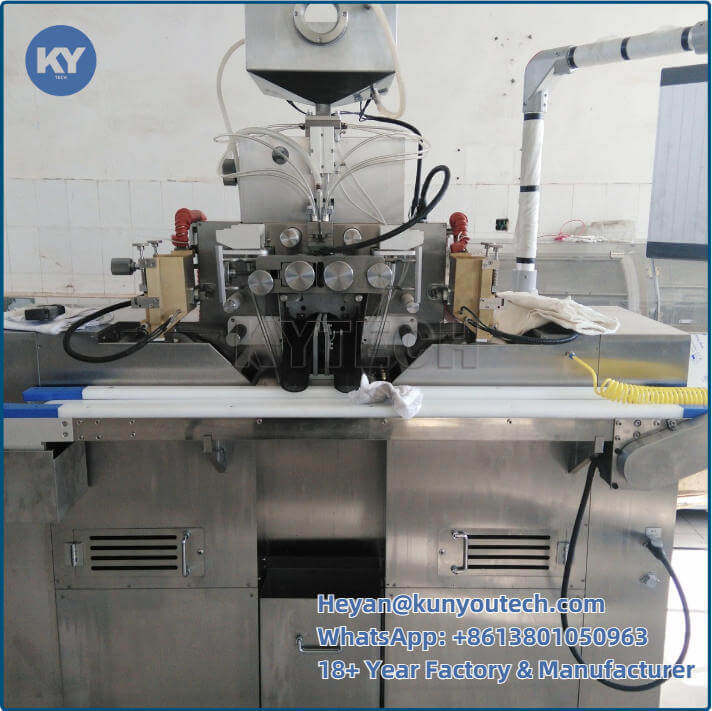

تم تصميم آلة التغليف الأوتوماتيكية سوفتغيل S403 خصيصًا لقسم البحث والتطوير في المعامل ومصانع الأدوية.يشمل خط تصنيع الكبسولات الطرية بشكل أساسي الجهاز الرئيسي (نظام التغليف) ، وخزان خدمة وذوبان الجيلاتين ، وخزان الخلط ثم نظام التجفيف.
ذوبان الجيلاتين
خزان الجيلاتين نوع حمام الماء عبارة عن معدات خاصة لصهر الجيلاتين وعملية الإنتاج.يتميز خزان صهر الجيلاتين بالهيكل المدمج ، النقل المستقر وأداء التشغيل المستقر.يتم تشغيل عملية الخلط / التقليب من خلال اقتران حلقة التوصيل وتتكون من تعدد المحرض المنفصل مع نقل ثابت وتأثير تجانس أفضل.جسم الخزان بالكامل مصنوع من الفولاذ المقاوم للصدأ.يتكون الجسم من ثلاث طبقات ، بما في ذلك بطانة الخزان وسترة التسخين وطبقة الحفاظ على الحرارة.تسخين الجزء الداخلي من الخزان بالماء الساخن المتداول ، سوف يتميز بالتسخين السريع ، أداء العزل الحراري الجيد ، تحسين جودة الجيلاتين ، تسريع ذوبان الجيلاتين وتقصير وقت الذوبان.البطانة مغلقة تمامًا بأداء فراغ جيد جدًا.فم التغذية مناسب للتجميع والإصلاح.الخزان كله أملس ومشرق للغاية مع ميزات التنظيف المريح ، ومقاومة التآكل ومقاومة الحموضة ، إلخ. خزان صهر الجيلاتين يستخدم هيكل الفولاذ المقاوم للصدأ لجسمه بالكامل.أثناء عملية التشغيل ، تمتص الآلة الرطوبة من داخل الخزان ، تاركة الفراغ.كل هذه تتوافق مع متطلبات GMP.لذا فإن خزان صهر الجيلاتين عبارة عن معدات مثالية لخط المستحضرات الصيدلانية ذات الكبسولات الناعمة.
نظام التجفيف

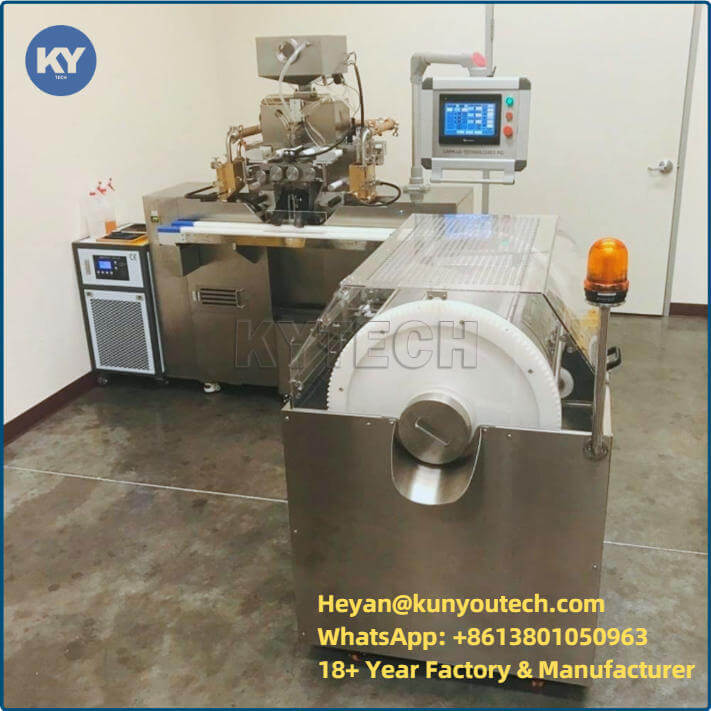

يتم استخدام TD-2 Soft Capsule (Softgel) ومجفف Paintball Tumble للتجفيف المسبق والتشكيل الأولي للكبسولة الناعمة (الكبسولات الطرية) وكرات الطلاء.يمكن أن يكون كل قسم بتردد متغير لتنظيم السرعة.يجب أن يكون هناك مجففتان على الأقل ، نسميها مجموعة واحدة.بمعنى آخر ، يجب أن تكون آلة التصنيع الخاصة بك مجهزة بمجموعة واحدة من المجفف (قسمين) على الأقل.كل قسم مجهز بمروحة مستقلة لتوزيع الكبسولات الطرية وكرات الطلاء بالتساوي ، مما يجعل تأثير التجفيف أفضل بكثير.يمكن إزالة كل مجفف بسهولة وتنظيفه بسهولة ، وهو أكثر تماشياً مع متطلبات GMP.تم تجهيز كل مجفف بجهاز توجيه إلكتروستاتيكي وجهاز إنتاج آمن.يمكن للمشغل إيقاف المجفف بسهولة في وضع المجفف.تتميز TD2 بهيكل متطور ومواد مستقرة ، مما يجعل تأثير التجفيف أفضل بكثير من الموديلات الأخرى من الماكينات المحلية والكورية.
تطبيق
|
نموذج |
S403 |
|
حجم لفة يموت |
Ф80X100 مم |
|
سرعة لفة القالب |
0 ~ 5 دورة في الدقيقة |
|
البعد الشامل |
1250 × 400 × 2300 مم |
|
وزن |
600 كجم |
|
مزود الطاقة |
380 فولت / 240 فولت ، 50/60 هرتز |
|
قوة المحرك الرئيسي |
1.1 كيلو واط |
|
قوة الآلة الرئيسية |
3 كيلو واط |
|
آلة تغليف الكبسولات الطرية S403 R&D |
|||
|
شكل |
كبسولات / ساعة |
||
|
2 ص / دقيقة |
3 ص / دقيقة |
4 ص / دقيقة |
|
|
5 # OV |
12600 |
18900 |
25200 |
|
8 # OV |
11400 |
17100 |
22800 |
|
10 # OV |
8640 |
12960 |
17280 |
|
11 # OB |
7200 |
10800 |
14400 |
|
16 # OB |
6840 |
10260 |
13680 |
|
20 # OB |
6480 |
9720 |
12960 |
|
24 # OB |
6120 |
9180 |
12240 |
|
كرات الطلاء |
7200 |
10800 |
14400 |
|
6 # الجولة |
14280 |
21420 |
28560 |
ميزة تنافسية
|
نموذج |
450 لتر |
600 لتر |
800 لتر |
1000 لتر |
|
السعة (لتر) |
650 |
900 |
1120 |
1370 |
|
ذوبان الجيلاتين (L) |
100-450 |
150-600 |
200-800 |
300-1000 |
|
منطقة التدفئة (M2) |
3.2 |
4 |
4.8 |
5.5 |
|
أقصى درجة للفراغ (الأم) |
0.09 |
0.09 |
0.09 |
0.09 |
|
أقصى درجة حرارة (℃) |
-100 |
-100 |
-100 |
-100 |
|
قوة المحرك (KW) |
4 |
5.5 |
7.5 |
7.5 |
|
سرعة التحريك (ص / دقيقة) |
50 |
50 |
50 |
50 |
|
الأبعاد (مم) |
Φ1210X1880 |
Φ1310X1980 |
Φ1410X2080 |
Φ1510X2130 |
|
نموذج |
TD-2 |
|
قطر السلة (مم) |
580 |
|
طول السلة (مم) |
900 |
|
الوزن (طن) |
1.5 طن |
|
مروحة التجفيف (kw) |
0.32 |
|
قوة المحرك (kw) |
0.4 |
|
سلة لكل قسم |
2 |
